Pavement/車道対応透水インターロッキングブロック

グランパムロード(高強度透水)

高い曲げ強度を実現した、車道用透水性ブロック。車の往来がある場所でも、優れた透水性を確保します。

製品仕様

打ち放し/擬石

透水

平板/インターロッキングブロック

仕上げ

  • 打ち放し
  • 研磨
  • ショットブラスト
  • 洗い出し
  • スリット
  • エンボス

特徴

  • 非透水製品
  • 保水製品
  • 透水製品
  • リサイクル製品

品質

  • グリーン購入法
  • 愛知県リサイクル
  • たまエコ製品
  • 景観材料推奨品

成型方法

  • プレス成型
  • 振動成型

コンセプト

  • バリアフリー
  • 環境配慮
  • 防災
  • 耐荷重

製品概要

車道でも高い機能性を発揮

インターロッキングブロック舗装技術協会で定めた、車道部における曲げ強度5N/mm2を実現しています。大型車両の往来がある場所でも、十分な透水性や排水性を保つことが可能です。


水を地中へと返す透水機能

表層に多孔質な材料を使用した透水性の高い製品です。雨水などを舗装面から地中へと還元することができるので、街路樹などの保護育成、排水施設への負担軽減が可能です。また水たまりができないので、走行によるタイヤの水はねや水しぶきも低減します。


透水性舗装の基本構造

透水性舗装とする場合は、副資材として敷砂層にブロックサンド、その下にイオシートHS、フィルター層にイージージオフィルターを使用します。


排水性舗装の基本構造

排水性舗装とする場合では、副資材として敷砂層にブロックサンド、排水処理にペーブドレーンを使用します。


※副資材の詳細はペイブメント関連製品をご参照ください。

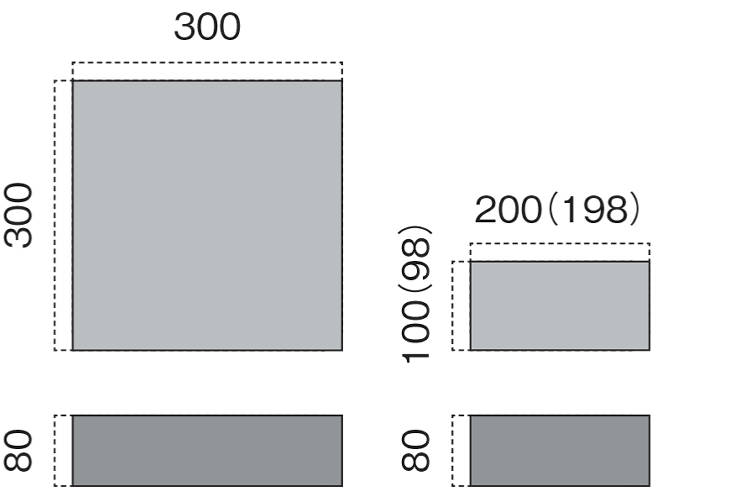

テクニカルデータ

●透水係数 : 1×10-4(m/s)以上

ストレートシステム

型番 D(mm) L(mm) H(mm) 参考重量(kg/枚) 使用枚数(枚/m2
ST-S 100(98) 100(98) 80 1.6 100.0
ST-N 100(98) 200(198) 80 3.2 50.0
ST-D 150(148) 200(198) 80 4.9 33.3
ST-A 200(198) 300(298) 80 9.9 16.7
ST-L 300(298) 300(298) 80 14.9 11.1

トップシステム

型番 D(mm) L(mm) H(mm) 参考重量(kg/枚) 使用枚数(枚/m2
TP-S 114(111) 114(111) 80 2.1 76.9
TP-N 114(111) 228(225) 80 4.2 38.5

■(  )は実寸法です。

バリエーション

擬石タイプ(タマパーム)

  • RG11 ホワイト
  • RG12 ダークグレー
  • RG15 モスグリーン
  • RG16 イエロー
  • RG13 ローズ
  • RG19 ブルー

打ち放しタイプ(グランパム)

  • RH01
  • RH02
  • RH03
  • RH04
  • RH05
  • RH06
  • RHWH
  • RH10
  • RH11
  • RH12

施工事例

  • 排水性舗装の施工事例(瑞穂IC料金所)
  • 排水性舗装の施工事例(JR八街駅前)
  • 透水性舗装の施工事例(堺市役所)
  • 透水性舗装の施工事例(滋賀県内小学校)

製品仕様

平板/インターロッキングブロック

仕上げ

  • 打ち放し
  • 研磨
  • ショットブラスト
  • 洗い出し
  • スリット
  • 不陸抑制

特徴

  • 非透水製品
  • 保水製品
  • 透水製品
  • 遮熱製品
  • グランパムロード

品質

  • グリーン購入法
  • 大阪府リサイクル
  • 愛知県リサイクル
  • 和歌山県けんさんぴん
  • エコマーク製品
  • 景観材料推奨品

成型方法

  • プレス成型
  • 振動成型

コンセプト

  • バリアフリー
  • 環境配慮
  • 防災対策
  • 対荷重

製品概要

車道でも透水性機能を発揮します

車道部で必要とされる曲げ強度5N/mm²を透水性ブロックでも実現しました。


車道の高いすべり抵抗機能を発揮します

車道部で必要とされるすべり抵抗値60BPN以上を確保しているため安心して走行できます。


透水性舗装の基本構造

透水性舗装とする場合は、敷砂層にブロックサンド、その下にイオシートHS、フィルター層にILBイージージオフィルターを使用します。


排水性舗装の基本構造

排水性舗装とする場合では、敷砂層にブロックサンド、排水処理にペーブドレーンを使用します。

サイズチャート

規格表の詳細はこちら

バリエーション

擬石タイプ

  • RG11 ホワイト
  • RG12 ダークグレー
  • RG15 モスグリーン
  • RG16 イエロー
  • RG13 ローズ
  • RG19 ブルー
  • RW11 ライトグレー
  • RW12 グレ-
  • RW13 ダークグレー
  • RE16 ライトベージュ
  • RE17 ベージュ
  • RE18 ダークベージュ
  • RB1
  • RB2

研磨タイプ

自然石のため、個体差があります。

  • RK11
  • RK12
  • RK13
  • RK14
  • RK15
  • RK16
  • RK18
  • RKK01
  • RKK02
  • RKK03
  • RKK04
  • RKK05
  • RKK06
  • RKK07
  • RKK08
  • Rカナリヤイエロー
  • Rブラウン
  • Rブラック

打ち放しタイプ

  • RTB1(H01)
  • RTB2(H02)
  • RTB3(H03)
  • RTG4(H12)
  • RTR1(H05)
  • RTR2(H06)
  • RTG1
  • RTG2
  • RTG3(H11)
  • RTR3
  • RTR4
  • RTY2(H04)

施工事例

  • 大阪府 堺市役所(透水性舗装の施工事例)
  • 滋賀県 県内小学校(透水性舗装の施工事)
